案例詳情
電源行業特性與波峰焊工藝要求：

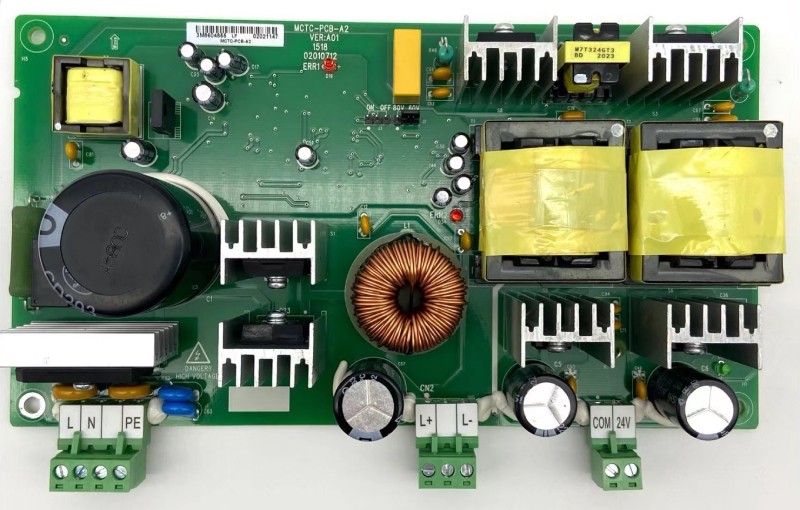

電源廣泛應用于通訊、汽車電子、手機等各個領域，通訊電源是以艾默生網絡能源為代表。電源板是以電源處理為主的機板，電源板里一般都會配置電解電容、安規電容、光耦、共模電感、普通電感、瓷片電容、整流橋和開關，當然還有常見電器里一定會配備的基礎元件變壓器、二極管和三極管。
由于電源板插件較多，元器件大小差異性大，對于波峰焊噴霧均勻性，預熱的均勻性，焊接的穿透性等焊接工藝要求很高。
日東科技電源產品波峰焊設備方案：
電源板有大有小，小到手機充電器，大到網絡基站電源板。對于電源板，如果噴霧不均勻，穿透力不好，將直接影響焊錫的爬升效果，導致焊接不良，電源板報廢。對于大型和超大型電源板，預熱模塊十分重要，大型和超大型電源板上的元器件大小差異較大，吸熱量明顯不同，如果預熱模塊不能及時補充熱量和盡可能減少大小元器件的溫差，將會出現小元器件溫度過熱時，大元器件溫度還不夠，直接導致冷焊、虛焊等嚴重不良焊接效果。最重要的焊接區，如果噴口不能調出多種形狀的波形，就不能滿足不同的電源板焊接工藝要求，導致焊錫爬升效果不好，達不到焊接工藝要求，產生廢品。
日東科技波峰焊對于電源板的焊接有以下特點：
1、運輸系統采用重型爪，運輸平穩。電源板都比較重，重型爪結構，防止變形，運輸平穩。
2、垂直噴霧專利技術，噴霧更均勻，通孔穿透性更強。
3、紅外+熱風組合式混合預熱模塊，抽屜式結構。預熱升溫快，溫度均勻，充分減少大小元器件之間的溫差，設備維護保養方便。
4、調出多種波形的噴口結構，適合焊接不同的電源板，特別是滿足電源板的焊錫爬升效果保證焊接品質。
5、對于超大型電源板，可以根據實際情況適當增加熱風上預熱模塊，以滿足電源板的板頂大元器件的吸熱量要求，更好的減少大小元器件之間的溫差，保證焊接品質。
6、強制自然風上下快速冷卻，有利于焊接品質。
