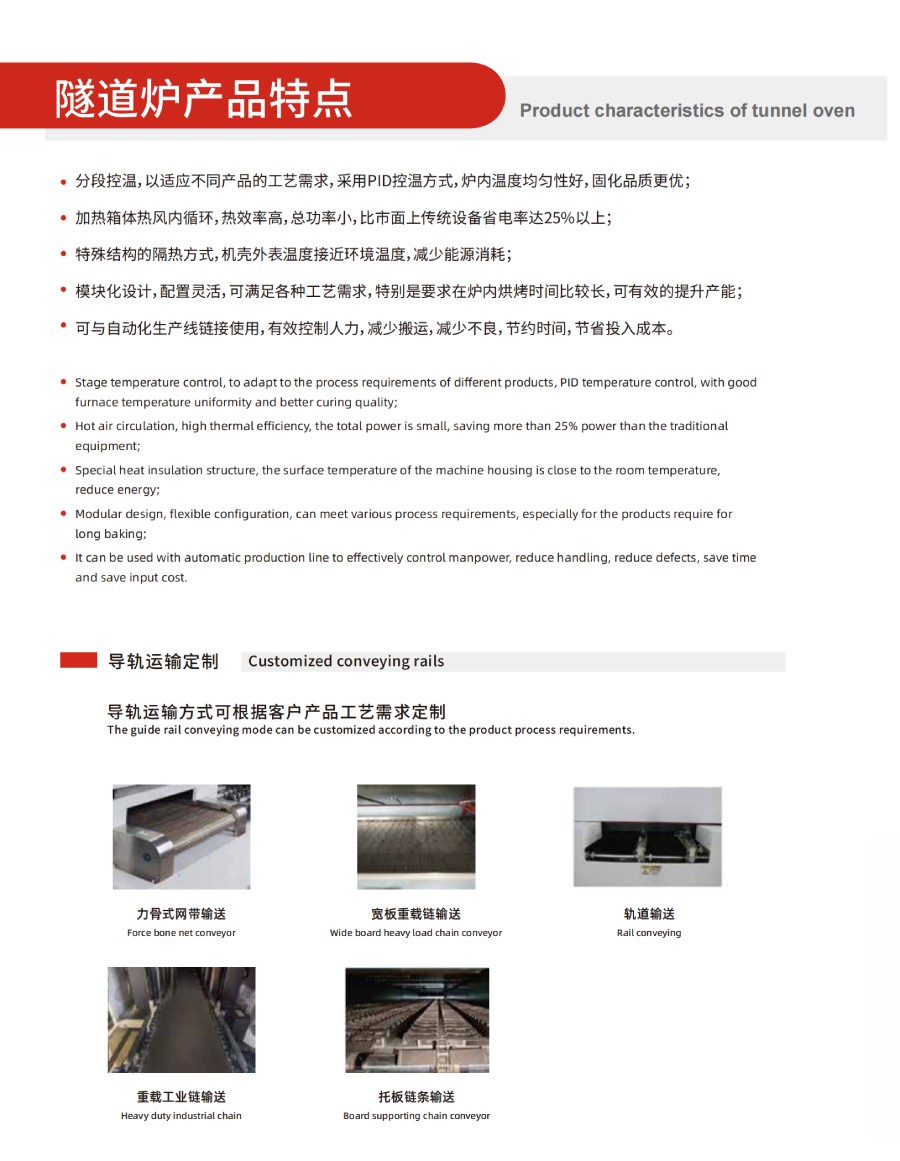

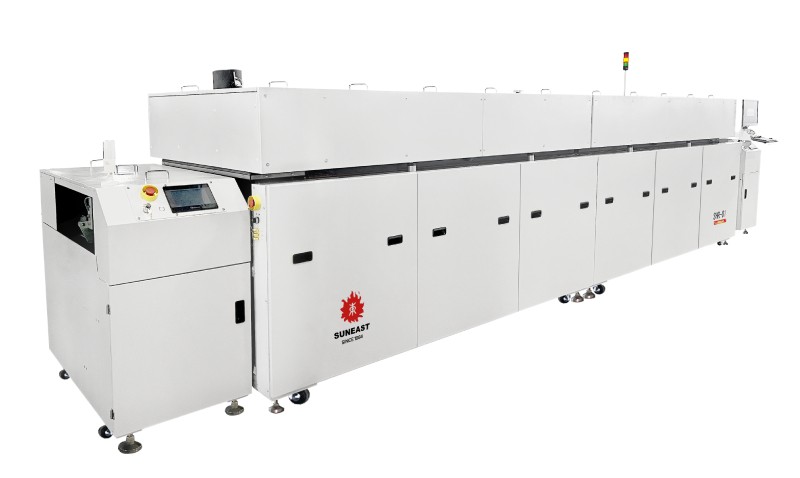

高溫隧道爐介紹：
寬板重載鏈+導軌輸送方式，運載能力更強，適用較重負載；
運輸寬度可兼容，使用更加靈活，可滿足多種尺寸產品的固化需求；
出入口可選配移載接駁，提升爐膛使用效率，滿足多種復雜上下料工藝；
全模塊化設計，維護保養方便快捷，減少維護時間及成本；

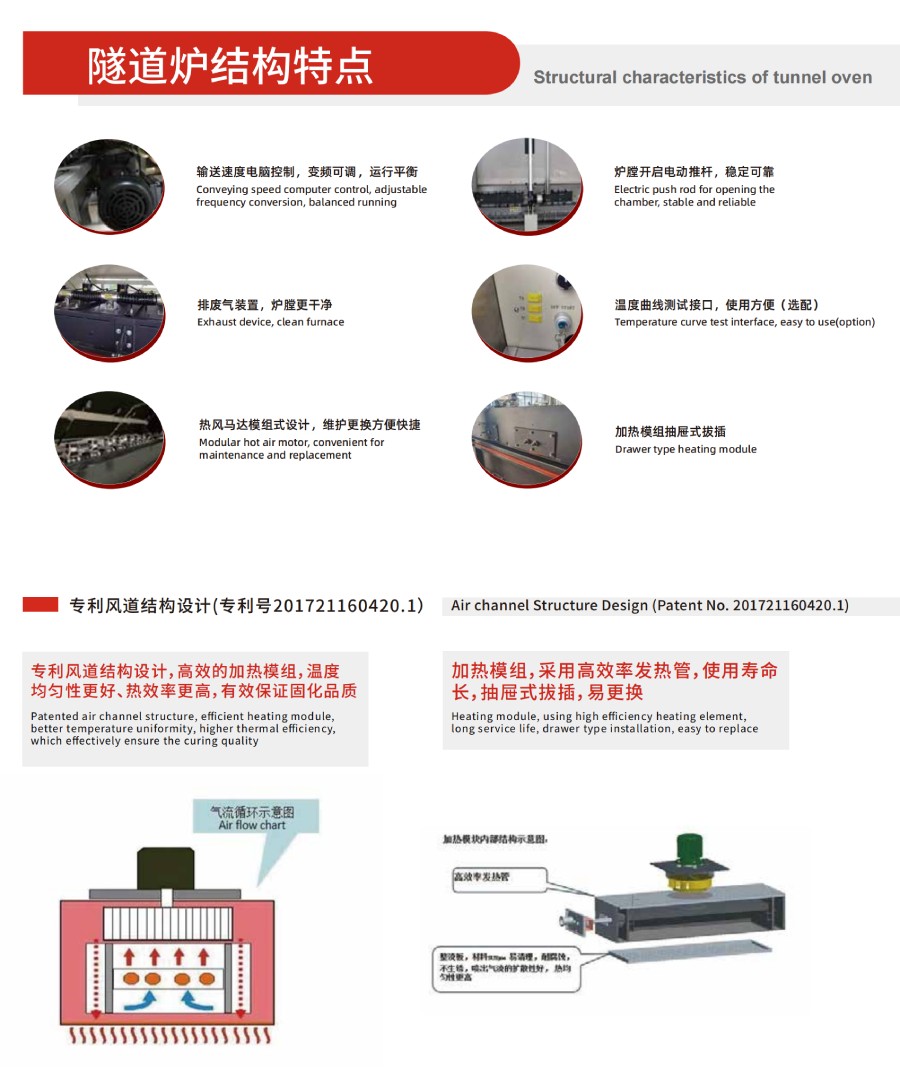

專利熱風系統，熱風對流傳導更高效，熱補償更快；
全新爐膛結構設計，多層隔熱，有效降低工作環境溫度；
應用范圍：
適用于固化無工藝邊要求，無底部空間要求的產品；
適用于料盒式過爐方式， 如LED， Mini LED固晶烘烤等；
可配合上下位移載接駁機實現多通道輸送產品，使用靈活，提高機器使用效率；
可配合自動化線生產，也可人工放置產品；
適用于LED， 電容， 電源等元器件產品封裝固化烘烤工序；
涵蓋領域：電子產品、汽車電子、半導體、3C產品等。
| SHR-01K系列技術參數 |
| 設備型號 | SHR-01K(注：01-05T 500) | SHR-01K(注：01-05T-850) | 備注 |

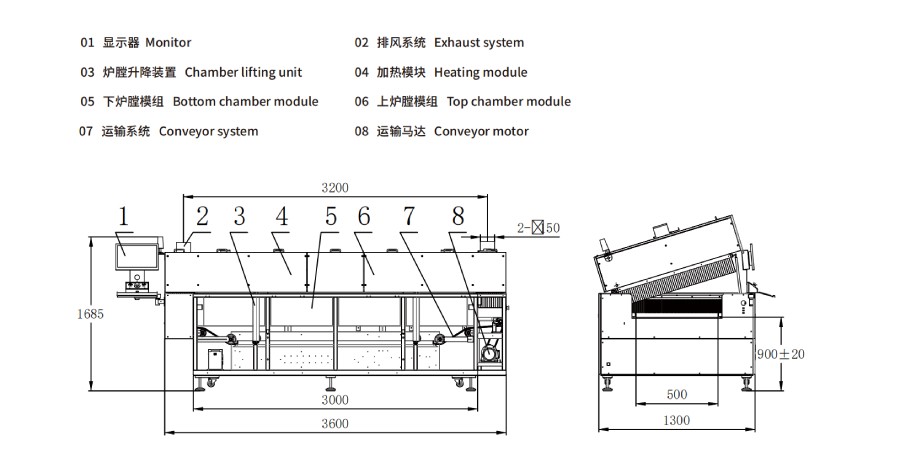

| 設備尺寸 | L3600xW1300xH1685mm | L3600xW1650xH1685mm |
|
| 設備重量 | 1400kg | 1800kg |
|
| 電源要求 | 3P 5L 380V 50/60Hz | 3P 5L 380V 50/60Hz |
|
| 控制系統 | PC+PLC | PC+PLC |
|
| 總功率 | 約32KW | 約32KW |
|
| 運輸形式 | 不銹鋼寬板重載鏈 | 不銹鋼寬板重載鏈 |
|
| 輸送寬度 | Max500mm | Max850mm |
|
| 產品高度(含治具) | Max100mm | Max100mm |
|
| 入板高度 | 900±20mm | 900±20mm |
|
| 傳送速度范圍 | 100-500mm/min | 100-500mm/min |
|
| 速度控制方式 | 變頻器閉環無級調速 | 變頻器閉環無級調速 |
|
| PCB傳送方向 | 左-右（可選：右-左） | 左-右（可選：右-左） |
|
| 控溫方式 | PID | PID |
|
| 溫度設定范圍 | 室溫--200℃ | 室溫--200℃ |
|
| 加熱系統 | 通道上加熱 | 通道上加熱 |
|
| 溫區數量 | 5個加熱區 | 5個加熱區 |
|
| 加熱區長度 | 3000mm | 3000mm |
|
| 冷卻區長度 | 無 | 無 | 可選配 |
| 升溫時間 | 約15min | 約15min | 設置溫度150℃ |
| 運行功率 | 約6KW | 約7kW |
|
| 溫度數值顯示精度 | 1℃ | 1℃ |
|
| 異常報警 | 三色信號燈+人機界面提示 | 三色信號燈+人機界面提示 |
|
| 排風要求 | 2-Φ150排風口，單個排風口排風量要求約15m3/min | 2-Φ150排風口，單個排風口排風量要求約15m3/min |
|
| 參數存儲 | 可存儲多種設置參數 | 可存儲多種設置參數 |
|
| 停電保護 | UPS延時關機 | UPS延時關機 |
|
| 氣源要求 | 無 | 無 |
|
1.可選：機頭機尾可凸出，凸出上爐膛外側面尺寸300mm（整機尺寸會加長600mm）。
2.注明：根據產能要求，推薦溫區數量?jī)?yōu)先選擇：4溫區、5溫區、 8溫區、9溫區、10溫區、12溫區，可定制。 |
